Budowa domowego browaru

[Pi0tR]

no tak wszystko jest ok ja podalem te same praktrcznie tyle ze inne gwinty mam

[Pi0tR]

kolejny maly update w pierwszym poscie

[Robert87]

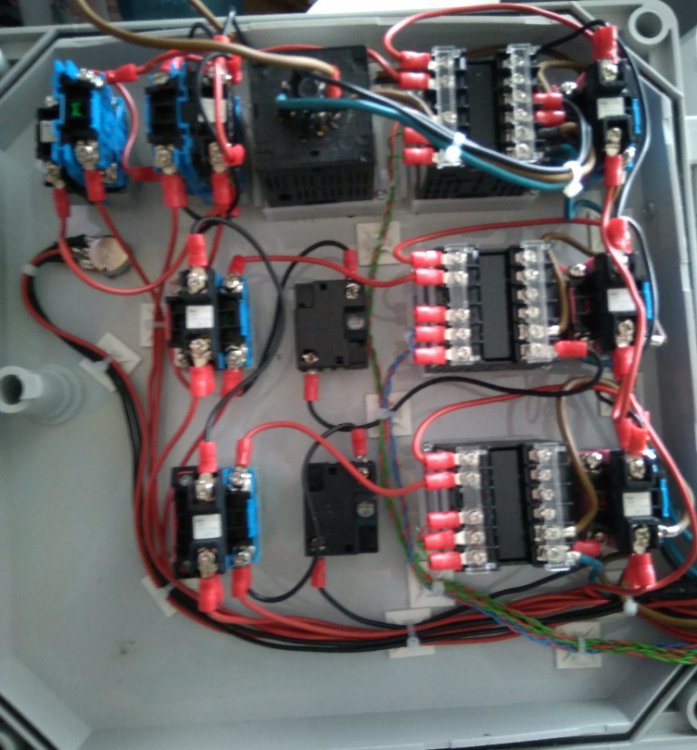

Masz to już okablowane? Można zobaczyć?

Wysłane z mojego TA-1053 przy użyciu Tapatalka

[Pi0tR]

jeszcze nie zabraklo mi czasu w weekend jakos za 2 tygodnie powinienem ogarnac

[Robert87]

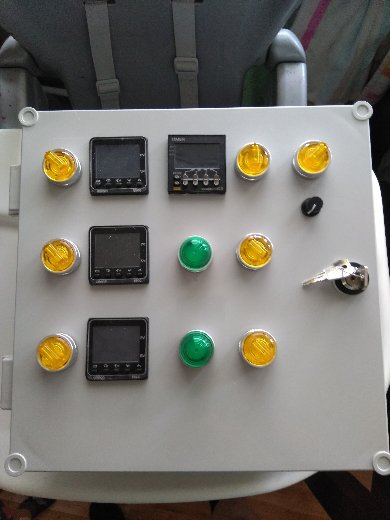

Fajny ten froncik, ja jak zabierałem się za robienie swojego sterownika przeliczyłem się z rozmiarem i trochę mały mi się wydaje do tej pory nie skończyłem go robić

Wysłane z mojego TA-1053 przy użyciu Tapatalka

[Pi0tR]

zawazywszy na to ze moj herms powstaje juz ponad dwa lata to chyba nie jest tak zle

[Pi0tR]

Panowie nadal szukam sposobu na osłonięcie złącz grzałek, ktoś moze wykonywal cos podobnego ?

a moze latwiej poprostu bedzie zamowic inne grzalki ?

[zielony07]

Polskie, niskotemperaturowe mają zdaje się 5/4", wtedy na aledrogo:

https://allegro.pl/oferta/oslona-grzalki-kolpak-zabezpieczajacy-6687184949?reco_id=3df8673d-53ca-11ea-a73e-ecf4bbd0bee8&sid=0e7a5475e04eefd78184d559df6fb9f87c889ad5ac94196dac75ac99722370c3&bi_s=archiwum_allegro&bi_c=Product&bi_m=reco&

Mam takie grzałki od sprawka już piąty rok i zero problemu.

Raz coś przypaliłem, ostry zmywak dał radę. W Chinach akurat tego bym nie kupował.



[MrShades]

W dniu 20.02.2020 o 08:00, Pi0tR napisał:

Panowie nadal szukam sposobu na osłonięcie złącz grzałek, ktoś moze wykonywal cos podobnego ?

a moze latwiej poprostu bedzie zamowic inne grzalki ?

[Pi0tR]

Ta puszka jest z metalu prawda? Gdzie udało Ci się takie kupić?

Wysłane z mojego JSN-L21 przy użyciu Tapatalka

[MrShades]

Tak,  z aluminium. Kupiłem tutaj, ogólnie dużo rzeczy tam nabyłem i mogę polecić.

Problem z kołpakiem z tworzywa, który ktoś wcześniej podał jest taki, że grzałka jaką Ty masz nie posiada miejsca na zastosowanie uziemienia. W przypadku obudowy metalowej spokojnie można je sobie w obudowie "dorobić".

[Pi0tR]

16 godzin temu, MrShades napisał:

Tak,  z aluminium. Kupiłem tutaj, ogólnie dużo rzeczy tam nabyłem i mogę polecić.

Problem z kołpakiem z tworzywa, który ktoś wcześniej podał jest taki, że grzałka jaką Ty masz nie posiada miejsca na zastosowanie uziemienia. W przypadku obudowy metalowej spokojnie można je sobie w obudowie "dorobić".





Cegos takiego walanie szukałem dziekii, rozumiem ze w masz to rozwiązane w taki sposób
z jedenj strony nakretka + uszczelka czerwona (ścianka gara) od zewnątrz (w puszcze trochę większy otwór niż gwint grzałki) oszczeka i na końcu ten gwint który jest w grzałce, sama grzalka przylega bezposrednio do aluminiowej obudowy co urzeczowia problem uziemienia

[Pi0tR]

no nic zamowilem zobaczymy co uda sie z tego zrobic

[MrShades]

Tak.

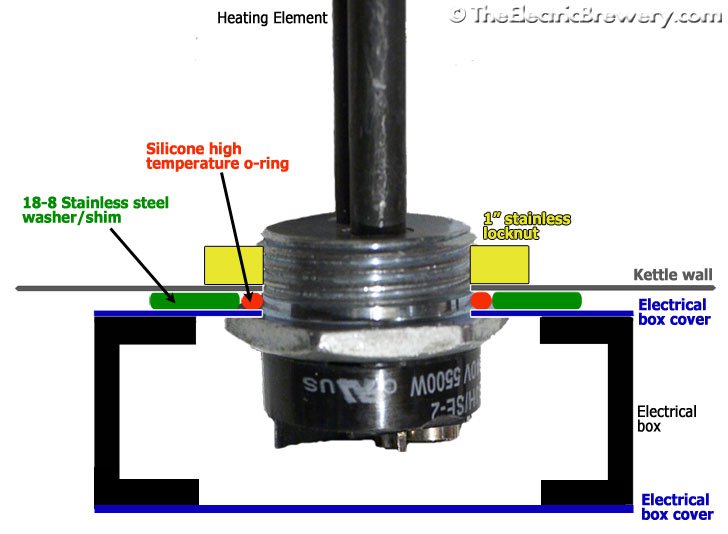

Wewnątrz gara wystaje Ci gwint z grzałki i na niego wchodzi nakrętka. Na zewnątrz między ścianą gara a obudową aluminiową masz o-ring i podkładkę miedzianą. Nie wiem jaki masz gwint w tej grzałce, ale sprawdź sobie, czy nasadka wejdzie Ci do środka obudowy aluminiowej, żeby skontrować przy skręcaniu.

Zasadniczo rozwiązanie zaczerpnięte z theelectricbrewery.com

Edytowane 24 Lutego 2020 przez MrShades

[Pi0tR]

Update w pierwszym poscie

Wysłane z mojego JSN-L21 przy użyciu Tapatalka

[tmk1]

Nie rozumiem dlaczego uszczelniać po stronie zewnętrznej zbiornika, a nie po stronie wewnętrznej.

[Pi0tR]

Moze tego nie widac ale uszczelki sa od wewnetrznej strony w przypadku grzalek i z obu stron w przypadku kranow

Wysłane z mojego JSN-L21 przy użyciu Tapatalka

[Marchelli]

TeZ pomyslalem co by dac uszczelki przy grzalkach w srodku i na zewnatrz, okazalo sie ze ta w srodku zle przylega, a obie sprawiaja ze nie mozna dobrze dociagnac nakretki, i jak jest tylko jedna na zewnatrz jest szczelnie, natomiast przy kranach mniejsza srednica, i jakos to pasuje

[Pi0tR]

Witam po dłuższej przerwie Panowie może ktoś będzie w stanie mi pomoc

tak jak w 1 poście opisałem zamówiłem timer mypin hh4-4rn okazuje się jednak ze mój timer nie posiada jednak pewnej funkcji a mianowicie, nie mogę zmusić go do manualnego wystartowania czasu, obecnie jest tak:

ustawiam zadany czas -> czas zaczyna płynąć po upływie czasu załącza sie buzer (działa wnieskonczonosc do momentu wciśnięcia przycisku reset) -> w momencie wciśnięcia resetu cały proces biegnie od nowa i się zapętla

natomiast chciałbym aby działało to przynajmniej tak (pomijam kwestie odpalenia timera za pomocą np pid w momencie osiągniecia odpowiedniej temp?

po włączeniu timera jest on w pozycji 00:00 (lub w ostatnio zadanym czasie) -> startuje timer manualnie) -> czas płynie -> po upływie okreslonego czasu odpala sie buzzer



może ktoś posiada i mógłby polecić jakiś model timera który będzie można w ten sposób zaprogramować ??

@PiwoLab



[Robert87]

Omron H5CX

Ale musisz dobudować przycisk chwilowy żeby sztucznie wymusić start. W Twoim też pewnie się da oszukać timer ale trzeba dobudować układ startujący.

Wysłane z mojego Ektra przy użyciu Tapatalka









[Robert87]

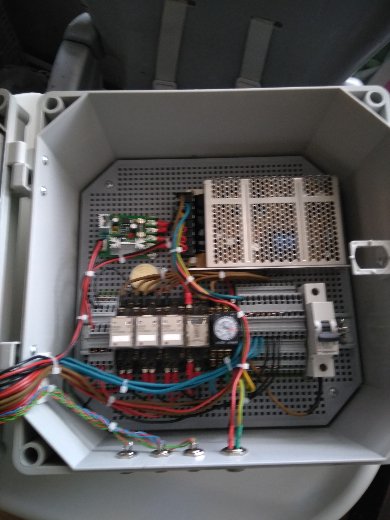

Narysuj mi schemat jak masz to podłączone albo zdjęcie pinoutu tego timera. Wyzwalasz timer przez PID?

Wysłane z mojego Ektra przy użyciu Tapatalka

[Pi0tR]

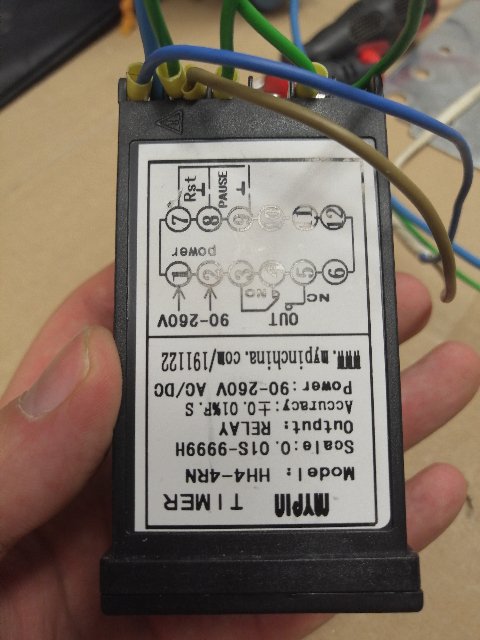

Pinout jak na zalaczonym obrazku, poki co robie testy "na sucho"

[Robert87]

Co się dzieje po podaniu napięcia? Startuje od razu czy jakiś sygnał go wyzwala? Ten pinout niewiele daje...

Wysłane z mojego Ektra przy użyciu Tapatalka

[Pi0tR]

Startuje odrazu po podaniu zasilania

[Robert87]

A chcesz żeby zasilanie było cały czas ale żeby startował po sygnale? Czy dobrze rozumiem?

Wysłane z mojego Ektra przy użyciu Tapatalka
