Witam.
Dawno nie odzywałem się na forum ale że dziś sylwester a ja spędzam go w domu (małe dziecko...) to postanowiłem jakoś ten czas sobie zagospodarować.
Dostałem jakiś czas temu modulik ESP8266 od żółtych braci i jakoś mnie tak natchnęło, że może wykorzystać go do sterowania lodówką zamiast zamawiać sterownik. Po dwóch godzinach zabawy i trzech grzebania po necie miałem gotową zabawkę.
Prezentuje to się tak:

Do zabawki użyłem:
- ESP8266 v01
- czujnik DS18B20
- AMS1117 3.3V (LDO)
- przekaźnik 3V 8A LMR2-3D
- pierdołki (dioda 1N4148, MOSFET 2N7000, rezystor 4,7kOhm, płytka uniwersalna, stara ładowarka z telefonu)
Schematów nie wrzucam bo po pierwsze nie chce mi się ich rysować a po drugie każdy kto będzie chciał skorzystać z tego wpisu to albo się zapyta albo będzie wiedział jak podłączyć czujnik DS18B20 i przekaźnik do ESP.



Cała magia zaczyna się po oprogramowaniu tego maleństwa. Po paru minutach szukania inspiracji na kod trafiłem na forum www.esp8266.com gdzie znalazłem masę wiedzy na temat tego maleńkiego układziku. Znalazłem nawet większość kodu do moich potrzeb. Po krótkim dostosowaniu kod wygląda tak:

memclear
cls

let emp = 0
let setp = 12
let wl = 1
let hist = 0.5

wprint "<head>"
wprint "<meta http-equiv='refresh' content='6;URL=/input?'>"
wprint "</head>"
print "Komora fermentacyjna WiFi na ESP8266"
print
Button "Ustaw temperature:" [ustaw]
textbox setp
wprint "<br>"
Button " Ustaw histereze: " [ustaw]
textbox hist
print
wprint "Chlodzenie="
wprint htmlvar(wl)
wprint "<br>"
wprint "Aktualna temperatura="
wprint htmlvar(emp)
wprint "<br>"
print
button "Koniec" [koniec]
wprint "<br>"
timer 5000 [odswiez]
wait

[wlacz]
po 0 1
let wl = "1"
Wait

[wylacz]
po 0 0
let wl = "0"
Wait

[ustaw]
Wait

[odswiez]
temp 0 emp
let plus = setp + hist
let minus = setp - hist
if emp > plus then goto [wlacz]
if emp < minus then goto [wylacz]
Wait

[koniec]
timer 0
wprint "<a href='/'>Menu</a>"
end

czyli tylko kilka linijek, ale efekt jest warty zabawy:

Do tego zrobiłem zaczytywanie temperatury do MySQL i wyświetlanie tego w formie wykresu razem z informacją o włączeniach i wyłączeniach lodówki. Ale to w następnym odcinku.

Dosiego!

Edytowane przez Malinowy Jęczmień
Odnośnik do komentarza
Udostępnij na innych stronach
  • Odpowiedzi 265
  • Dodano
  • Ostatniej odpowiedzi

Top użytkownicy w tym temacie

Popularne dni

Top użytkownicy w tym temacie

Popularne dni

Popularne posty

Malinowy
Malinowy

Witam. Dawno nie odzywałem się na forum ale że dziś sylwester a ja spędzam go w domu (małe dziecko...) to postanowiłem jakoś ten czas sobie zagospodarować. Dostałem jakiś czas temu modulik ESP8266 od

Malinowy
Malinowy

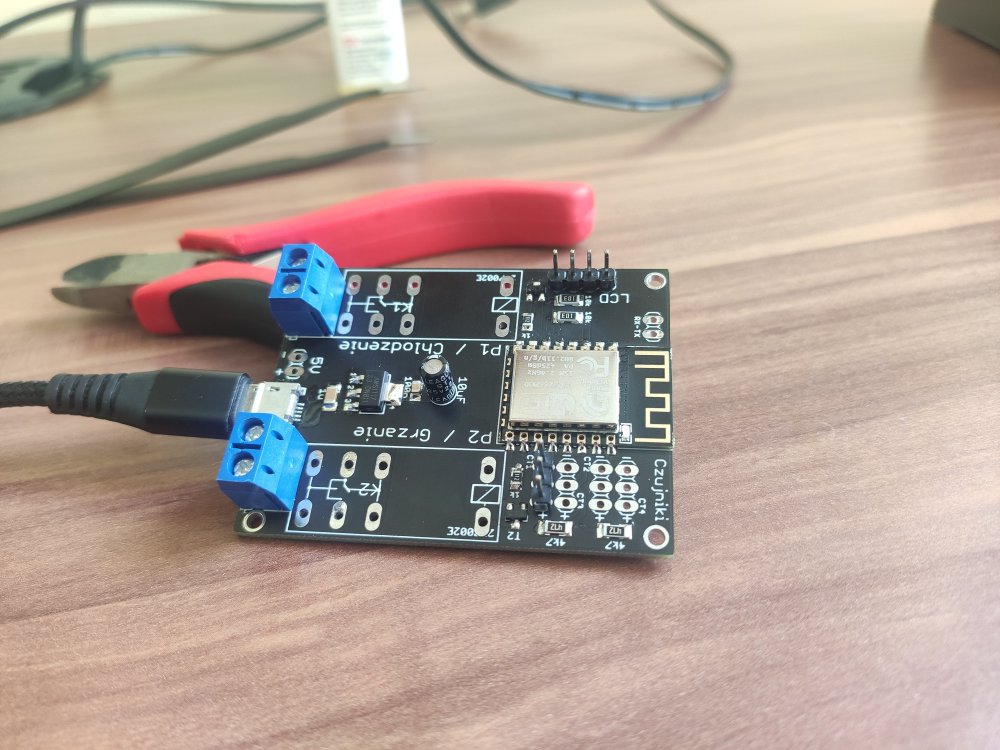

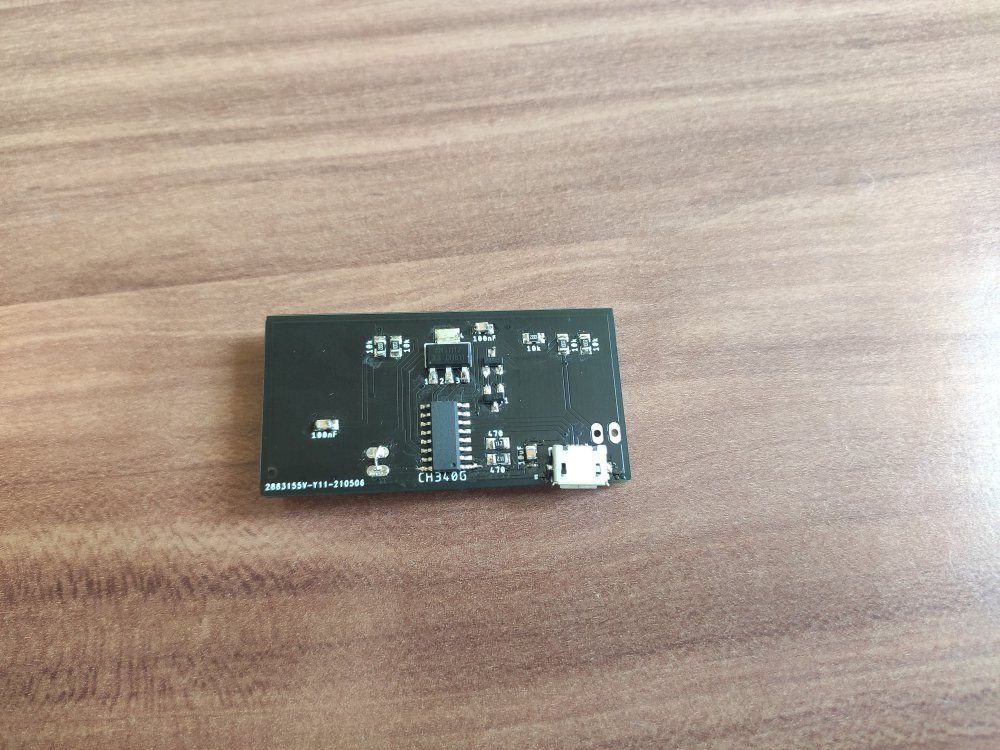

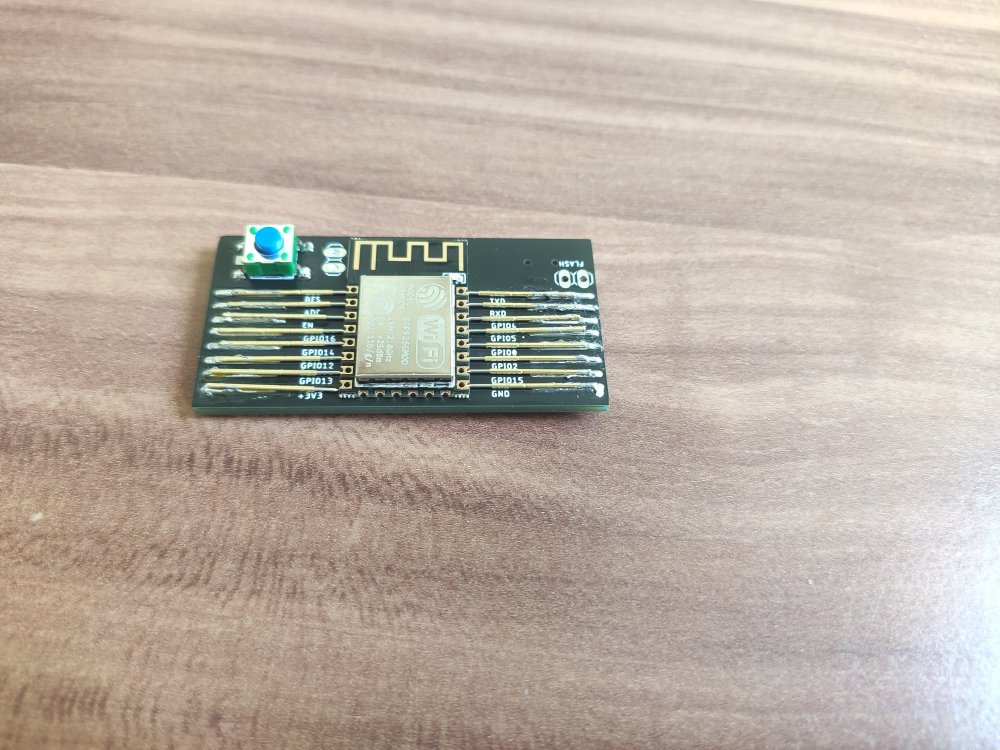

Dziś odebrałem płytki:   i zabrałem się za składanie:   Więc osobom z kolejki zacznę wysyłać wiadomości (według kolejności zgłoszeń) z takową informacją.   Załączam jeszcze pierwszą wersję

Malinowy
Malinowy

Obiecałem zdjęcia i zapomniałem je wrzucić ale już nadrabiam zaległości.   Wyświetlaczyk i jego dzialanie: Przywitanie sterownika: (czas wyświetlania około 5 sekund) Nadanie adresu IP: (czas wy

Opublikowane grafiki

Malinowy

Malinowy

Opublikowano
  • Autor
Opublikowano

PawelH właśnie tylko WiFi, piwnicę mam oddaloną na tyle że nie mam jak tam kabla podciągnąć Miałem zamówić sterownik ale jak dostałem w swoje łapki ESP to wpadł mi genialny pomysł i tak leżało to odłogiem kilka miesięcy aż do wczoraj:)



Rabbek nie martw się o moje zabezpieczenia, jak się włamiesz czy to z zewnątrz czy poprzez zabezpieczenia WiFi to oddam Ci tą komorę za darmo:)

Odnośnik do komentarza
Udostępnij na innych stronach
Maciej Gad

Maciej Gad

Opublikowano
Opublikowano

Cześć Malinowy Jęczmień,

Aktualnie też pracuje sobie nad czujnikiem temperatury przy użyciu esp2866 i DS18B20. Mógłbyś napisać coś więcej na temat programowania tego układu. Sam chciałem go w C programować, ale widzę, że Ty w czymś innym to napisałeś (czy to jest Lua?). Jeśli możesz to podrzuć jakieś dokładne linki z forum esp8266.com, bo się tam jeszcze gubię ;) Dzięki za podzielenie się kodem. Do rysowania wykresów polecam https://thingspeak.com bo łatwo tam przesyłać dane, a wykresy wychodzą nie najbrzydsze http://maciejgad.pl/temp.html

Odnośnik do komentarza
Udostępnij na innych stronach
Malinowy

Malinowy

Opublikowano
  • Autor
Opublikowano

Cześć. Ostatni mój kontakt z C był jakieś 15-17 lat temu więc oprogramowałem to możliwie najlepiej znanym mi językiem czyli w basicu :)

Kod jest taki prosty bo wgrałem do ESP oprogramowanie z https://github.com/esp8266 czyli interpreter basica.



Wykresy w thingspeaku są rysowane za pomocą highchartsa a u mnie coś takiego już działa więc nie muszę trzymać danych na zewnętrznym serwerze tylko będę sobie zczytywać dane do MySQLa i z niego highcharts będzie rysować wykresiki, dzisiaj postaram się to uruchomić to wkleję linka do wykresu

Odnośnik do komentarza
Udostępnij na innych stronach
PawelH

PawelH

Opublikowano
Opublikowano

Wykres wygląda mniej więcej tak:

http://www.malinowy.eu/ferm.php

Mam ten plus, że mam swój serwer, więc nie muszę danych przekazywać na obce serwery



Malinowy dobiłeś mnie... Pragnę czegoś takiego! Już teraz! :)

Odnośnik do komentarza
Udostępnij na innych stronach
Malinowy

Malinowy

Opublikowano
  • Autor
Opublikowano

Widzę że jest zainteresowanie to mogę się podjąć składania tego, zwłaszcza że konfiguracja jest banalnie prosta i wykonuje się ją przez telefon. Tylko dajcie mi parę dni na sprowadzenie części to będzie taniej :)

Ja to składałem na płytce uniwersalnej ale nie widzę problemu żeby zamówić gotowe płytki przez co będzie to ładniejsze i nie będzie takie napchane wszystko w jednym miejscu.

Dodatkowo ja dałem co miałem przez co musiałem kombinować i nie jestem zadowolony z samego układu. MOSFETa szło zastąpić jakimś tańszym tranzystorkiem NPN, Przekaźnik na 3V też nie jest udanym wyjściem (raz że drogim a dwa obciąża stabilizator). Sam stabilizator też dałbym inny ale miałem taki a do sklepu daleko :)



Na razie układ chodzi od 2 dni i już musiałem zmienić trochę kod bo przy włączaniu i wyłączaniu lodówki zakłócenia powodowały odczyt temperatury -127st i wyłączanie lodówki. Teraz jest już OK.

Odnośnik do komentarza
