[koval_blazej]

WH różni się tylko tym, że piny są wlutowane fabrycznie

Wysłane z mojego ASUS_X00TD przy użyciu Tapatalka

[george1255]

A można gdzies kupić gotową zlutowana płytkę do Zero? Może ktoś ma odsprzedać?

A czy be płytki obsłuży 1ssr do grzałki i pwm do silniczka?

Wysłane z mojego Redmi Note 8T przy użyciu Tapatalka

[Janek_Porzycz]

Koledzy, czy da sie cos zrobic z wlaczaniem sie ssrow przy wlaczeniu raspberry? Po zaladowaniu systemu sie wylaczaja jednak przez ta chwile moze sie wiele wydarzyc

[Eselchen]

W dniu 1.11.2020 o 09:54, Janek_Porzycz napisał:

Koledzy, czy da sie cos zrobic z wlaczaniem sie ssrow przy wlaczeniu raspberry? Po zaladowaniu systemu sie wylaczaja jednak przez ta chwile moze sie wiele wydarzyc

Ja mam w obudowie wyłączniki do każdego SSR’a, takie jak kiedyś w piekarnikach były.

[Kaniutek]

Godzinę temu, Eselchen napisał:

Ja mam w obudowie wyłączniki do każdego SSR’a, takie jak kiedyś w piekarnikach były.

Możesz, proszę, przybliżyć o jakie wyłaczniki chodzi?

[george1255]

myśle że można dać włącznik miedzy ssr a malinę i dopiero jak się wszystko załączy to włącznikiem zamykać obwód.

[Kaniutek]

W dniu 1.11.2020 o 09:54, Janek_Porzycz napisał:

Koledzy, czy da sie cos zrobic z wlaczaniem sie ssrow przy wlaczeniu raspberry? Po zaladowaniu systemu sie wylaczaja jednak przez ta chwile moze sie wiele wydarzyc

Można dać przekaźnik ze zwłoką, kóry się nie załaczy po zaniku sygnału. Wtedy po starcie maliny, zanim się załaczą SSRy zaniknie sygnał.

Ale to dość kosztowne rozwiązanie. Taniej będzie zamontowac fizyczne wyłaczniki.

[pietrus96]

1 godzinę temu, george1255 napisał:

myśle że można dać włącznik miedzy ssr a malinę i dopiero jak się wszystko załączy to włącznikiem zamykać obwód.

Wydaje mi się sensownym rozwiązaniem tutaj aby wyłączać obwód po stronie wysokiego napięcia np. wyłącznikiem nadprądowym jeżeli takowe posiada, bądź taki założyć.Jest możliwość wyłączenia oraz mamy zabezpieczenie elektryczne dla urządzenia.

[Robert87]

Wydaje mi się sensownym rozwiązaniem tutaj aby wyłączać obwód po stronie wysokiego napięcia np. wyłącznikiem nadprądowym jeżeli takowe posiada, bądź taki założyć.Jest możliwość wyłączenia oraz mamy zabezpieczenie elektryczne dla urządzenia.

Jesteś w błędzie. Bezpiecznikiem nie zawsze "zdejmiesz" napięcie z obwodu chronionego. Sensowne (chyba jedyne) rozwiązanie to rzeczywiście dać bezpiecznik w obwód dużego prądu, ale sterować obwodem z układu zbudowanego z przełącznika, przekaźnika elektromechanicznego i bezpiecznika.

Wysłane z mojego Ektra przy użyciu Tapatalka

[george1255]

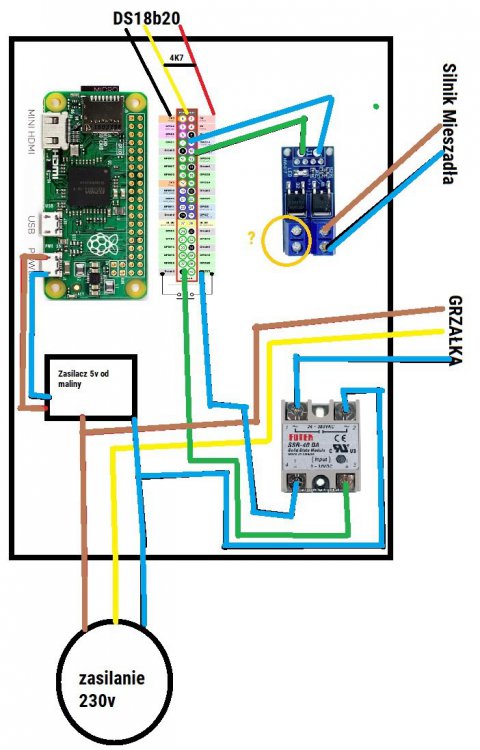

Podpowiedzcie, czy taki schemat ma rację bytu? Jak rozwiązać sprawę zasilania 12v? Do tej pory zasilam z ATX z manualnym regulatorem obrotów.

Piny w malinie oczywiście zgodne z ich funkcjami.



Edytowane 2 Listopada 2020 przez george1255

[Robert87]

Stary dobre to, weź przyjmij kolorystykę L = brąz, N = niebieski PE= żółty, bo inaczej ciężko to zrozumiec

Wysłane z mojego Ektra przy użyciu Tapatalka

[pietrus96]

59 minut temu, Robert87 napisał:

Jesteś w błędzie. Bezpiecznikiem nie zawsze "zdejmiesz" napięcie z obwodu chronionego. Sensowne (chyba jedyne) rozwiązanie to rzeczywiście dać bezpiecznik w obwód dużego prądu, ale sterować obwodem z układu zbudowanego z przełącznika, przekaźnika elektromechanicznego i bezpiecznika.

Wysłane z mojego Ektra przy użyciu Tapatalka


Dobrze, jednak w przypadku grzalki czy  pompy poprostu nie uruchomi się co w zupełności powinno wystarczyć. Autor nie określił co do SSR ma być podpięte. A jeśli nawet to gniazda powinny być zabezpieczone aby nikt paluchów nie wtykał. W SSR rolę wykonawczą pełni triak dla obwodów AC w związku z czym nie zapewni on przerwy jaka występuje w przekaźnikach czy stycznikach na stykach.



39 minut temu, george1255 napisał:

Podpowiedzcie, czy taki schemat ma rację bytu? Jak rozwiązać sprawę zasilania 12v? Do tej pory zasilam z ATX z manualnym regulatorem obrotów.

Piny w malinie oczywiście zgodne z ich funkcjami.

Jeśli dobrze rozumiem to mieszadło jest podłączone do płytki z półmostkiem/mostkiem H?

[george1255]

Ok, poprawione.

Edytowane 2 Listopada 2020 przez george1255

[Robert87]

L podłącz do SSR, nie należy przerywać N'ki

Wysłane z mojego Ektra przy użyciu Tapatalka

[george1255]

Ale po za tym to wszytko powinno śmigać? Do SSR dawać jakiś radiator? Grzałka 1800w

Wysłane z mojego Redmi Note 8T przy użyciu Tapatalka

[Kaniutek]

Do SSR zawsze radiator!!!

[Eselchen]

5 godzin temu, Kaniutek napisał:

Możesz, proszę, przybliżyć o jakie wyłaczniki chodzi?

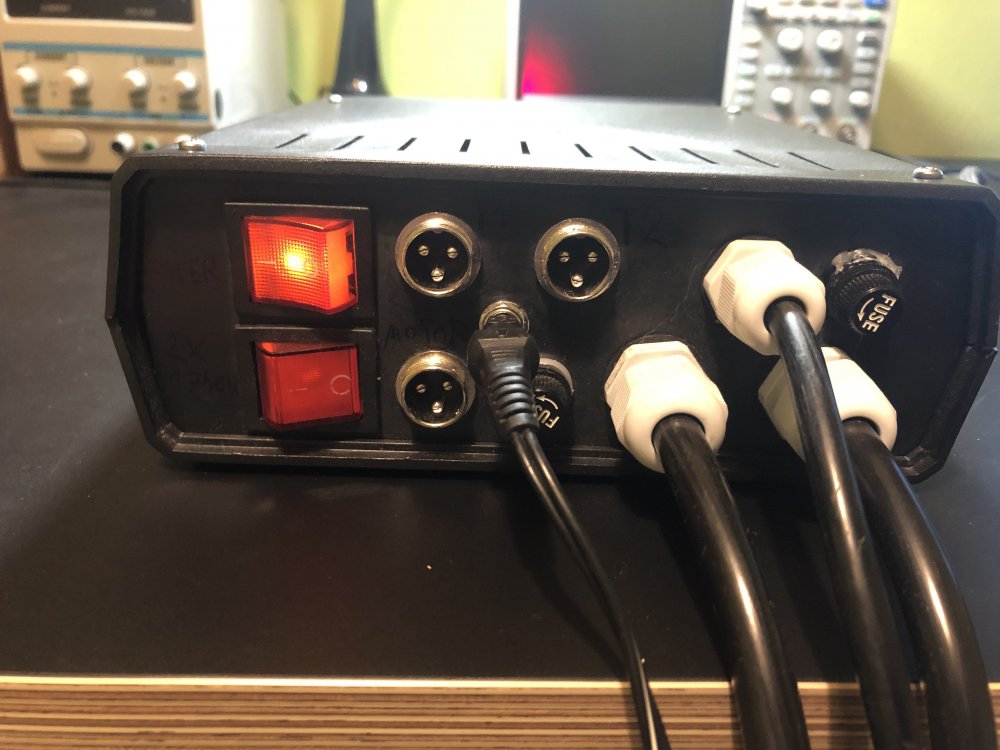

Takie kołyskowe. Są wpięte przed SSR’em.

[george1255]

Zainstalowałem CRBPi, podłączyłem LCD, ds18b20, ssr do którego podłączyłem wiatraczek 12v od pc. Ssr ładnie reaguje, świeci się dioda, ale Wiatrak nie reaguje, nie zwalnia po ustawieniu mniejszej mocy niż 100%. Czy to normalne? Grzałka będzie pracować poprawnie?

Wysłane z mojego EML-L29 przy użyciu Tapatalka

[koval_blazej]

Podłączyłeś wiatrak 12V do SSR przeznaczonego dla grzałki? SSR dla prądu przemiennego bazują na triakach, triak wyłącza się w momencie przejścia przez 0, a przy stałym 12V takowe nie występuje. Jak chcesz sprawdzić czy działa ok podłącz np. zwykłą żarówkę.

[koval_blazej]

11 godzin temu, Gwynbleidd napisał:

są też SSRy na DC (DC-DC)

Zakładam że chciałeś to napisać w tym temacie a nie w tym o kegach

Oczywiście są, ale do takiego z kolei nie podłączysz grzałki na 230AC. O ile do zwykłego przekaźnika można podłączyć 'o sie chce (o ile wytrzyma napięcie i prąd). To SSR trzeba dobrać konkretnie dla AC lub DC

[george1255]

Ja akurat mam taki SSR. Będzie ok do grzałki w kociołku lidlowym? Na kociołku jest jedynie 220-240v ~50hz 1800w.

Wysłane z mojego EML-L29 przy użyciu Tapatalka

[koval_blazej]

Tak.

[george1255]

Jaka obudowę polecacie pod Craftbeerpi? 1 ssrv z radiatorem, malina, zasilacz od maliny, LCD 20x4.

Wysłane z mojego EML-L29 przy użyciu Tapatalka

[Gwynbleidd]

6 godzin temu, koval_blazej napisał:

Zakładam że chciałeś to napisać w tym temacie a nie w tym o kegach

Oczywiście są, ale do takiego z kolei nie podłączysz grzałki na 230AC. O ile do zwykłego przekaźnika można podłączyć 'o sie chce (o ile wytrzyma napięcie i prąd). To SSR trzeba dobrać konkretnie dla AC lub DC

haha no się narobiło, ale wydawało mi się że tutaj to wstawiałem, coś się musiało pokićkać.



No tak, trzeba kupić albo do DC albo do AC, choć ja chyba testowałem ten AC do DC i działał.

[Jejski]

Witam po latach ?

Najpierw pochwalę się się moim sterownikiem. Zamysł był taki żeby przejść na zacieranie elektryczne, a gotować na nadal na gazie, acz dogrzewam dochodzenie do wrzenia grzałką. Kupiłem RPI3, moduł przekaźników, czujki DS i SSRy reszta po kosztach z     demontażu i troszkę własnej inwencji. Druga funkcja to sterowanie wymianą powietrza w pomieszczeniu fermentowni czyli sezonowa chłodnia.

Kaź zacierna to keg 50l z dwoma grzałkami 1750W połączonymi równolegle  i mieszadle na silniku z wycieraczek. System postawiony na dysku SSD, bo karty SD doprowadziły mnie do szaleństwa!

Grzanie oparte na dodatku Mod_Pwm_Logic czyli procentowe ograniczanie mocy przy dochodzeniu do progu.

Mam pytanie, jaki dodatek można zastosować żeby po włączeniu grzałki równolegle włączało się mieszadło i wyłączało się po wyłączeniu grzania plus nastawiona zwłoka?
