Witold Studziński Posted November 17, 2020 Share Posted November 17, 2020 Witam, jestem w trakcie budowy mieszadła magnetycznego, ale mam pewne problemy: dipol wyskakuje z osi lub zaczyna się trząść. Z tego co szukałem po forach, to problemem były za słabe magnesy lub źle wycentrowane, albo za duży dipol. magnesy: https://sklep.avt.pl/magnes-neodymowy-okragly-12x1mm.html dipol: https://twojbrowar.pl/pl/akcesoria-piwowarskie/laboratorium/rdzen-do-mieszadla-9x40mm mieszadło: https://drive.google.com/file/d/1NDqw1D1BgUpLhp-Ctnxyi87AAAFP_32b/view?usp=sharing praca w kolbie (ma płaskie dno): https://drive.google.com/file/d/1N0xM065ax-R4nCD17XdPsa1PpZprGaE5/view?usp=sharing https://drive.google.com/file/d/1MuROGnmADW0j5kivPanZdub-RFq4Q49R/view?usp=sharing https://drive.google.com/file/d/1MuKvbuYUGVCVp9Tuh-NkaQgpAJXUUTZS/view?usp=sharing praca w słoiku (lekko wypukłe dno, był bliżej wiatraka niż kolba): https://drive.google.com/file/d/1Mx3sppqOCMAlOFbgxWtMOO_mf8TKedd4/view?usp=sharing I utknąłem z budową, nie mam pomysłu co nie działa Link to comment Share on other sites More sharing options...
yoshko Posted November 17, 2020 Share Posted November 17, 2020 (edited) Zbyt wysokie obroty, zbyt duży dipol, zbyt mała odległość pomiędzy magnesem a dipolem. I zrób próby chociaż w wodzie. Edited November 17, 2020 by yoshko Link to comment Share on other sites More sharing options...
Witold Studziński Posted November 17, 2020 Author Share Posted November 17, 2020 (edited) Jak nalałem teraz wody to chodzi, ale po 2 min wyskoczył z osi, to jest mocno losowe. Obroty ustawiłem jak najniższe, żeby wiatrak ruszył Edited November 17, 2020 by Witold Studziński Link to comment Share on other sites More sharing options...
Witold Studziński Posted November 17, 2020 Author Share Posted November 17, 2020 Od magnesów do kolby nie ma więcej niż 0,5cm Link to comment Share on other sites More sharing options...
Witold Studziński Posted November 17, 2020 Author Share Posted November 17, 2020 I jeszcze jak ustawic dipol na osi bez jego dotykania, innym magnesem od spodu? Link to comment Share on other sites More sharing options...
anatom Posted November 17, 2020 Share Posted November 17, 2020 jak postawisz kolbę z dipolem w kolbie to powinien sam złapać magnes jak go nakierujesz przechylając kolbę. Moim zdaniem 9x40 to za duży i tu jest problem. Taki 5-6/30-40mm . Witold Studziński 1 Link to comment Share on other sites More sharing options...
yoshko Posted November 17, 2020 Share Posted November 17, 2020 (edited) 50 minut temu, Witold Studziński napisał: Od magnesów do kolby nie ma więcej niż 0,5cm Zrób dystans podkładkami od piwa do odległości aż dipol będzie pracował stabilnie. Do czasu aż go nie wymienisz na mniejszy. Edited November 17, 2020 by yoshko Link to comment Share on other sites More sharing options...
Witold Studziński Posted November 17, 2020 Author Share Posted November 17, 2020 zwiększanie odległości nic nie zmieniało, trzeba będzie kupić mniejszy dipol Dzięki wszystkim za pomoc Link to comment Share on other sites More sharing options...
mkrawc Posted November 17, 2020 Share Posted November 17, 2020 Kolejnym problemem może być to że magnesy wpływają na działanie silnika wiatraka i powodują to że potrzebujesz dość dużego prądu żeby go wystartować przez co ciężko ustawić niskie obroty. Ja w moim mieszadle przykleiłem magnesy do wewnątrz nakrętki po wodzie mineralnej 5l a nakrętke do śmigiełek wiatraka. To powoduje że magnesy są odsunięte od silnika i zwiększa ich rozstaw co może lepiej działać z dużym dipolem. Na początku miałem mieszadło na malutkim wentylatorku 6cm i ten zabieg pozwalał w ogóle go wystartować i jako tako sterować obrotami. Potem na wentylatorze 12cm już problemów nie było, ale z PWM jestem w stanie go ustawić na niskie obroty. Link to comment Share on other sites More sharing options...
Witold Studziński Posted November 17, 2020 Author Share Posted November 17, 2020 @mkrawc a jakiego używasz dipola przy wiatraku 12cm? Link to comment Share on other sites More sharing options...
mkrawc Posted November 17, 2020 Share Posted November 17, 2020 8 minut temu, Witold Studziński napisał: @mkrawc a jakiego używasz dipola przy wiatraku 12cm? Też dużego bo kiedyś taki kupiłem, o ile pamiętam 8x40. I nie mam kolby tylko używam dużego słoika który ma wypukłe dno przez co dipol łatwo wypada. Ale jak ustawie niskie obroty to jakoś to działa. Link to comment Share on other sites More sharing options...
Witold Studziński Posted November 17, 2020 Author Share Posted November 17, 2020 @mkrawc dzięki, jutro popróbuje Link to comment Share on other sites More sharing options...

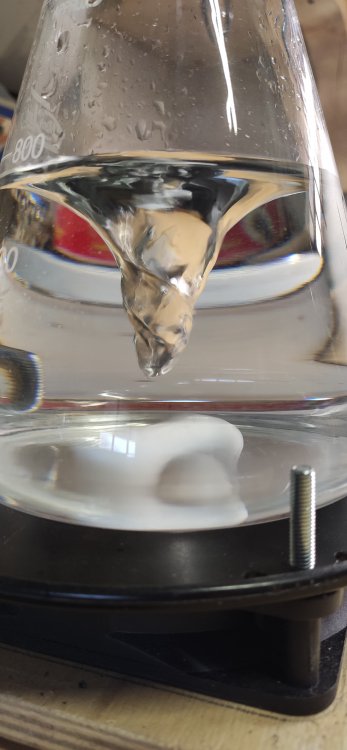

mkrawc Posted November 17, 2020 Share Posted November 17, 2020 Teraz patrze na twoje filmiki i masz zdecydowanie za duże obroty. Skoro masz PWM możesz spróbować zmniejszyć obroty zaraz po wystartowaniu. I jakiekolwiek testy w suchej kolbie nie mają sensu, nalej wody. Link to comment Share on other sites More sharing options...
Witold Studziński Posted November 18, 2020 Author Share Posted November 18, 2020 rozstawienie magnesów szerzej nie ma sensu w moim przypadku, ponieważ już teraz miałem je na krańcach dipolu, a jak je przesunąłem szerzej to w ogóle nie łapały rdzenia Link to comment Share on other sites More sharing options...
ads Posted November 20, 2020 Share Posted November 20, 2020 W dniu 18.11.2020 o 13:57, Witold Studziński napisał: rozstawienie magnesów szerzej nie ma sensu w moim przypadku, ponieważ już teraz miałem je na krańcach dipolu, a jak je przesunąłem szerzej to w ogóle nie łapały rdzenia Dwa tygodnie temu zrobiłem mieszadło w 2 godziny bez problemów. Przede wszystkim trzeba przeprowadzać dużo testów i wybrać najlepsze ustawienie. Może te magnesiki 12x1 są za małe na taki duży rdzeń (ciężki plus większe opory wody)? Ja miałem rdzeń 30x6 i magnesy 14x3. Magnesy wychodzą znacznie poza obrys rdzenia - tak najlepiej trzyma. Dziwne, że PWM tak słabo steruje obrotami. Ja zrobiłem na przetwornicy step-down i regulacja jest wystarczająca. Magnesy na pewno są odwrócone biegunami? Link to comment Share on other sites More sharing options...
Witold Studziński Posted November 20, 2020 Author Share Posted November 20, 2020 @ads tak, prawdopodobnie jest to wina magnesów i rdzenia, planuje w najbliższym czasie je wymienić Link to comment Share on other sites More sharing options...
ads Posted November 20, 2020 Share Posted November 20, 2020 2 godziny temu, Witold Studziński napisał: @ads tak, prawdopodobnie jest to wina magnesów i rdzenia, planuje w najbliższym czasie je wymienić Polecam nie przyklejać ich od razu na stałe tylko ustawić je na lekkiej taśmie dwustronnej do testów. Przykleić klejem zawsze zdążysz.? Link to comment Share on other sites More sharing options...
