Fearedse Posted April 10, 2021 Share Posted April 10, 2021 Zamierzam zbudować układ sterowania do kotła warzelnego z wykorzystaniem CraftBeerPi. Cały układ będzie się składał z grzałki 4500W 240V, sondy temperatury ds18b20, pompy 12V: https://pl.aliexpress.com/item/4000009302154.html?spm=a2g0o.cart.0.0.6bad3c00j2P6su&mp=1. Znalazłem dosyć dokładny poradnik tutaj: https://leaningman.com/portfolio/brewery-controller-complete-guide/ jednak nie znam się na elektryce i potrzebuję pomocy odnośnie podłączenia. Wiem że pompę i grzałkę należy podłączyć przez przekaźnik SSR np. taki: https://abc-rc.pl/product-pol-7545-Modul-przekaznika-SSR-40DA-40A-380V-przekaznik-elektroniczny-uniw.html?gclid=Cj0KCQjwmcWDBhCOARIsALgJ2QdPQBe0BztbL32QdYMNmBEpTxIMRUoMVweiNLUywfx6oHhr9zGKuWQaAoLEEALw_wcB nie wiem tylko jakich użyć przewodów do podłączenia zasilania z gniazdka jak i przewodników do RaspberryPi, grzałki, pompy oraz jak podłączyć rezystor do sondy. Najlepiej żeby było jak najmniej lutowania. Chciałbym żeby całość była zamknięta w kompaktowym pudełku do którego będę mógł podłączyć jeden przewód, który zasilałby grzałkę, pompę oraz jeśli to możliwe to i komputer. Sterować zamierzam z laptopa przez wi-fi. Z góry dzięki za pomoc Link to comment Share on other sites More sharing options...
Eselchen Posted April 10, 2021 Share Posted April 10, 2021 (edited) *Po pierwsze - grzałka będzie pobierać przy pełnej mocy 19,5A. Zdajesz sobie sprawę, że wyłącznik nadmiarowo prądowy B16, który zazwyczaj używa się na obwody gniazdek, będzie prawdopodobnie wyłączał obwód? *Po drugie - nie można takiej grzałki która pobiera 19,5A podłączyć do normalnego gniazdka, ponieważ gniazdka domowe mają długotrwałe maksymalne obciążenie wynoszące 16A. Jeżeli chodzi o przewód to wystarczy 3x2,5mm^2. Jego maksymalne długotrwałe obciążenie wynosi ok. 30A. Pompa, do której podałeś link jest zasilana napięciem 12VDC, a przekaźnik SSR, który podałeś jest przeznaczony do sterowania odbiornikami o napięciu 230VAC. Jeżeli wystarczy Ci bistabilne sterowanie pompą (On/Off) to użyj przekaźnika mechanicznego (są dostępne moduły). Do podłączenia raspberry Pi trzeba użyć zasilacza 5VDC/2,5A minimum. Z racji, że będziesz jeszcze miał pompę na 12VDC/0,7A to polecam wykorzystanie zasilacza do LED 12V min. 1A a najlepiej z 2A, bo wiadomo, że to wszystko chińszczyzna, więc lepiej mieć zapas mocy. Zasadnicze pytanie, posiadasz kupiony shield Craftbeerpi do Raspberry? Bez niego podłączenie się mocno skomplikuje bądź będzie duże ryzyko uszkodzenia urządzenia. Shield posiada wbudowane zabezpieczenia, żeby nie spalić raspberry. Shield posiada również przetwornice napięcia, więc nie potrzebujesz dwóch zasilaczy tylko jeden 12V z 3-5A. Podłączenie czujnika dallas 18b20 Edited April 10, 2021 by Eselchen Link to comment Share on other sites More sharing options...
WojtekGaaD Posted April 10, 2021 Share Posted April 10, 2021 30 minut temu, Eselchen napisał: *Po pierwsze - grzałka będzie pobierać przy pełnej mocy 19,5A. Zdajesz sobie sprawę, że wyłącznik nadmiarowo prądowy B16, który zazwyczaj używa się na obwody gniazdek, będzie prawdopodobnie wyłączał obwód? *Po drugie - nie można takiej grzałki która pobiera 19,5A podłączyć do normalnego gniazdka, ponieważ gniazdka domowe mają długotrwałe maksymalne obciążenie wynoszące 16A. Jak to wyliczyłeś? Link to comment Share on other sites More sharing options...
Fearedse Posted April 10, 2021 Author Share Posted April 10, 2021 @Eselchen dzięki za informację, niestety dysponuję tylko gniazdkami domowymi, czy to znaczy że muszę znaleść inną grzałkę? Jeśli chodzi o tego shielda to nie brałem go pod uwagę. Link to comment Share on other sites More sharing options...
Eselchen Posted April 10, 2021 Share Posted April 10, 2021 11 minut temu, WojtekGaaD napisał: Jak to wyliczyłeś? P=U*I°Cosφ -> I=P/(U°Cosφ) Przy grzałce oporowej cosφ można przyjąć 1. I=P/U=4500/230= 19,57A cichy94 and jun22 2 Link to comment Share on other sites More sharing options...
Eselchen Posted April 10, 2021 Share Posted April 10, 2021 (edited) 12 minut temu, Fearedse napisał: @Eselchen dzięki za informację, niestety dysponuję tylko gniazdkami domowymi, czy to znaczy że muszę znaleść inną grzałkę? Jeśli chodzi o tego shielda to nie brałem go pod uwagę. Ja bym szukał słabszej grzałki, maks 3500W, co daje prąd trochę mniejszy niż 16A, żeby nie odciążać styków gniazdka na 100%. Powiedz jaki masz kocioł to może coś dopasujemy. Edited April 10, 2021 by Eselchen Link to comment Share on other sites More sharing options...
jun22 Posted April 10, 2021 Share Posted April 10, 2021 5 minut temu, Eselchen napisał: *Po pierwsze - grzałka będzie pobierać przy pełnej mocy 19,5A. Zdajesz sobie sprawę, że wyłącznik nadmiarowo prądowy B16, który zazwyczaj używa się na obwody gniazdek, będzie prawdopodobnie wyłączał obwód? *Po drugie - nie można takiej grzałki która pobiera 19,5A podłączyć do normalnego gniazdka, ponieważ gniazdka domowe mają długotrwałe maksymalne obciążenie wynoszące 16A. Jeżeli chodzi o przewód to wystarczy 3x2,5mm^2. Jego maksymalne długotrwałe obciążenie wynosi ok. 30A. Pompa, do której podałeś link jest zasilana napięciem 12VDC, a przekaźnik SSR, który podałeś jest przeznaczony do sterowania odbiornikami o napięciu 230VAC. Jeżeli wystarczy Ci bistabilne sterowanie pompą (On/Off) to użyj przekaźnika mechanicznego (są dostępne moduły). Do podłączenia raspberry Pi trzeba użyć zasilacza 12VDC/2,5A minimum. Z racji, że będziesz jeszcze miał pompę również na 12VDC/0,7A to polecam wykorzystanie zasilacza do LED min. 3,5A a najlepiej z 5A, bo wiadomo, że to wszystko chińszczyzna, więc lepiej mieć zapas mocy. Najprawdziwsza prawda. Dodam ,że max. moc obciążena gniazda 1f to 3750W. Przy przekaźnikach SSR stosuje się radiatory chlodzące a do wspomagania można dodać jeszcze wentylatorek z komputera (12V). Link to comment Share on other sites More sharing options...

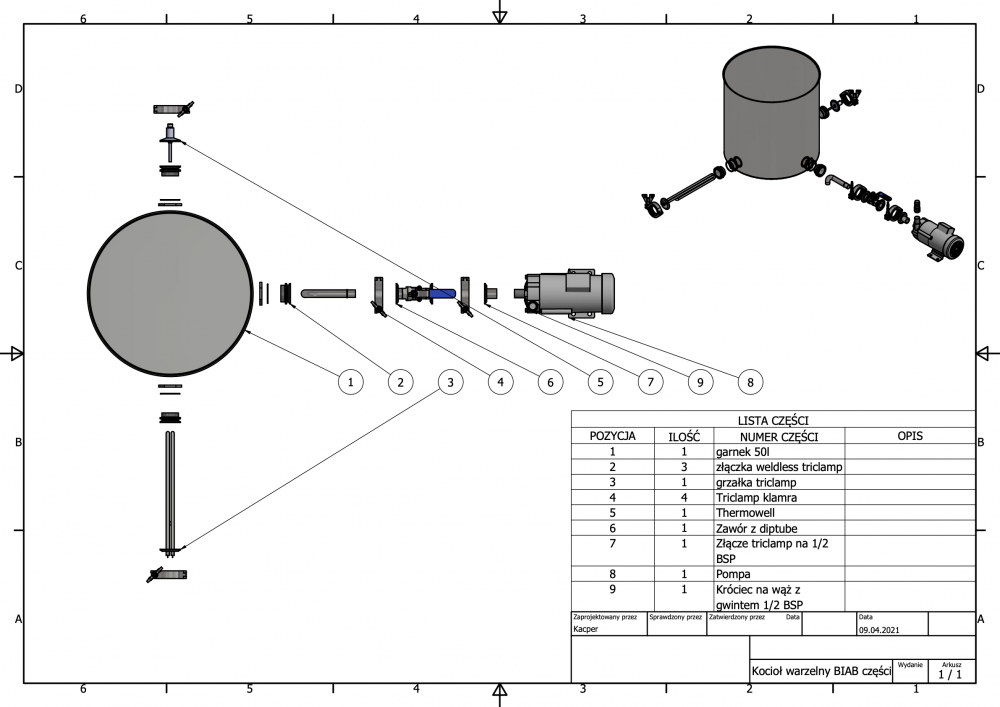

Fearedse Posted April 10, 2021 Author Share Posted April 10, 2021 Zaprojektowałem kocioł warzelny który chce zbudować, jednak przed tym wolałem się dowiedzieć jak to wygląda ze sterowaniem i czy jest sens w ogóle zamawiać części. Pojemność 50l do BIAB z którego chce otrzymać ok 30l piwa. Całość tak mniej więcej będzie zbudowana: Link to comment Share on other sites More sharing options...
WojtekGaaD Posted April 10, 2021 Share Posted April 10, 2021 A warzenie należy uznać za obciążenie długotrwałe czy chwilowe? Gniazdo gniazdem można wymienić na przemysłowe ale co z przewodami? Te 20A to dosyć sporo jest chyba jeszcze kwestia przekroju przewodów? Jeśli instalacja wytrzyma to nie prościej dwie grzałki 2+2,5kW jak już konieczna jest taka moc? Link to comment Share on other sites More sharing options...
Eselchen Posted April 10, 2021 Share Posted April 10, 2021 (edited) 13 minut temu, WojtekGaaD napisał: A warzenie należy uznać za obciążenie długotrwałe czy chwilowe? Gniazdo gniazdem można wymienić na przemysłowe ale co z przewodami? Te 20A to dosyć sporo jest chyba jeszcze kwestia przekroju przewodów? Jeśli instalacja wytrzyma to nie prościej dwie grzałki 2+2,5kW jak już konieczna jest taka moc? Jeżeli do gniazdka biegnie przewód 3x2,5mm^2 Cu to według tabel dostępnych w internecie powinno wytrzymać 20A. Kwestia jeszcze ile gniazdek i odbiorników jest podłączonych na tym obwodzie. Druga sprawa to zabezpieczenie nadprądowe na tym obwodzie w rozdzielnicy. Jeżeli zastosowano B16 to taka grzałka 20A spowoduje zadziałanie zabezpieczenia i rozłączenie obwodu, więc sama wymiana gniazda na przemysłowe niewiele pomoże. Obciążenie chwilowe to np. rozruch silnika, który przy starcie pobiera dużo więcej prądu niż nominalnie. Przy podgrzewaniu wody z 20 stopni do 55 co trwa kilkanaście minut to zdecydowanie obciążenie długotrwałe. Ja mam w swojej kadzi 50l grzałki 2x1750W od kolegi Sprawek i mam wrażenie, że dałyby radę spokojnie w kadzi 70l. Edited April 10, 2021 by Eselchen Link to comment Share on other sites More sharing options...
jun22 Posted April 10, 2021 Share Posted April 10, 2021 Warzę w klonie Braumeister 50l z grzałką 2200W . Przyrost temperatury jest zadowalający. Grzanie z mocą 4000W może powodować przepalanie zawartych w brzecce cukrów wnosząc posmak karmelu co nie zawsze jest wskazane. Link to comment Share on other sites More sharing options...
Fearedse Posted April 10, 2021 Author Share Posted April 10, 2021 W takim razie mogę zastosować tą samą grzałkę tylko o mocy 2500w Link to comment Share on other sites More sharing options...
Eselchen Posted April 10, 2021 Share Posted April 10, 2021 16 minut temu, Fearedse napisał: W takim razie mogę zastosować tą samą grzałkę tylko o mocy 2500w Możesz podać link do grzałek? Link to comment Share on other sites More sharing options...
Fearedse Posted April 10, 2021 Author Share Posted April 10, 2021 https://pl.aliexpress.com/item/4000493304689.html?spm=a2g0o.cart.0.0.33353c00iQM5Pm&mp=1 Link to comment Share on other sites More sharing options...
Fearedse Posted April 11, 2021 Author Share Posted April 11, 2021 A więc, do wykonanie instalacji powinienem mieć taki przewód do zasilania YDYp 3x2,5: https://allegro.pl/oferta/przewod-kabel-ydyp-3x2-5-450-750-zo-telefonika-8608894345# z zamontowaną wtyczką np taką: https://botland.com.pl/zlacza-sieciowe-230v/8173-wtyczka-wt-20-do-gniazdka-z-uziemieniem-biala-5902694000227.html Przewód zasilanie muszę otworzyć i niebieskim przewodem połączyć z przekaźnikiem SSR z przymocowanym radiatorem: https://abc-rc.pl/product-pol-7545-Modul-przekaznika-SSR-40DA-40A-380V-przekaznik-elektroniczny-uniw.html?gclid=Cj0KCQjwmcWDBhCOARIsALgJ2QdPQBe0BztbL32QdYMNmBEpTxIMRUoMVweiNLUywfx6oHhr9zGKuWQaAoLEEALw_wcB a następnie z grzałką 2500W 240V. Reszta przewodów z zasilania idzie od razu do grzałki. Całość chciałbym odłączać od skrzynki np. za pomocą złącza PowerCon. do połączenia z raspberry takie przewody: https://botland.com.pl/przewody-polaczeniowe/3479-przewody-polaczeniowe-zensko-zenskie-60cm-40szt.html?gclid=CjwKCAjwvMqDBhB8EiwA2iSmPAQjwwoarOWWsw5MW9e5SnlLACrItmqIVffyy7C90C1hdAbtXYVTrRoCZ9EQAvD_BwE Sondę chciałbym móc odłączać od całej skrzynki, widziałem że można to zrobić mocując wtyk XLR do sondy a gniazdo w samej skrzynce. Do zasilania Raspberry jak i pompy zasilacz 12V 2A: https://www.perfektmarket.com.pl/zasilacz-led-desktop-12v-2a-24w-21-55?gclid=CjwKCAjwvMqDBhB8EiwA2iSmPMsAxyf9n4-4KuhfMlhLBHjM2ncaLAVNgU-sX85-ebP3eRbIXr6sbBoCYDIQAvD_BwE Jednak nie wiem jak go rozdwoić do podłączenia obu tych rzeczy. Ma to wszystko jakiś sens? Czy dalej nie do końca będzie to działało? Link to comment Share on other sites More sharing options...
Eselchen Posted April 11, 2021 Share Posted April 11, 2021 (edited) Nie używaj YDYp, jest to drut i do tego płaski. Używa się do wykonywania instalacji elektrycznej podtynkowej. Użyj linki OWY 3x2,5mm^2 lub podobny. Wtyczkę też kup porządną w gumie np. Legrand. 8 godzin temu, Fearedse napisał: Przewód zasilanie muszę otworzyć i niebieskim przewodem połączyć z przekaźnikiem SSR z przymocowanym radiatorem: https://abc-rc.pl/product-pol-7545-Modul-przekaznika-SSR-40DA-40A-380V-przekaznik-elektroniczny-uniw.html?gclid=Cj0KCQjwmcWDBhCOARIsALgJ2QdPQBe0BztbL32QdYMNmBEpTxIMRUoMVweiNLUywfx6oHhr9zGKuWQaAoLEEALw_wcB a następnie z grzałką 2500W 240V. Reszta przewodów z zasilania idzie od razu do grzałki. Całość chciałbym odłączać od skrzynki np. za pomocą złącza PowerCon. SSR ma sterować przewodem fazowym, a nie neutralnym. W działaniu nie robi to różnicy, ale dla bezpieczeństwa robi ogromną różnicę. Nie znam złącz PowerCon, ale z tego co widziałem na szybko to powinny się nadać. Ja w swoim kotle użyłem wtyczek do przyczep kempingowych, żeby odłączyć grzałki kotła od obudowy. 8 godzin temu, Fearedse napisał: do połączenia z raspberry takie przewody: https://botland.com.pl/przewody-polaczeniowe/3479-przewody-polaczeniowe-zensko-zenskie-60cm-40szt.html?gclid=CjwKCAjwvMqDBhB8EiwA2iSmPAQjwwoarOWWsw5MW9e5SnlLACrItmqIVffyy7C90C1hdAbtXYVTrRoCZ9EQAvD_BwE Sondę chciałbym móc odłączać od całej skrzynki, widziałem że można to zrobić mocując wtyk XLR do sondy a gniazdo w samej skrzynce. Przewody nadadzą się. Do czujnika wykorzystaj takie wtyki i dedykowane gniazda, które montujesz w obudowie. Po włożeniu wtyczki do gniazda można je skręcić pierścieniem i uzyskuje się trwałe połączenie. 8 godzin temu, Fearedse napisał: Do zasilania Raspberry jak i pompy zasilacz 12V 2A: https://www.perfektmarket.com.pl/zasilacz-led-desktop-12v-2a-24w-21-55?gclid=CjwKCAjwvMqDBhB8EiwA2iSmPMsAxyf9n4-4KuhfMlhLBHjM2ncaLAVNgU-sX85-ebP3eRbIXr6sbBoCYDIQAvD_BwE Jednak nie wiem jak go rozdwoić do podłączenia obu tych rzeczy. Rozumiem, że zasilacz DC 12V będzie w jakiejś obudowie? Lepszym rozwiązaniem będzie użycie zasilacza montażowego (i mocniejszego), np. taki. Ale ten co zaproponowałeś też się nada, tylko nie 2A a mocniejszy. Musisz jeszcze kupić moduł przekaźnikowy do sterowania pompą. Do podłączenia pompy do obudowy użyj tych samych wtyczek co zaproponowałem Ci do czujnika temperatury. Edited April 11, 2021 by Eselchen Fearedse 1 Link to comment Share on other sites More sharing options...
Fearedse Posted April 11, 2021 Author Share Posted April 11, 2021 Dzięki wielkie za pomoc, czy taki moduł przekaźnikowy się nada? Link to comment Share on other sites More sharing options...
Lord Pagon Posted May 9, 2021 Share Posted May 9, 2021 Tak tylko po co tyle do pomp i mieszadła się nada , do grzałek SSR 40a i radiator. Jak idą prace? Link to comment Share on other sites More sharing options...
