BrewPiLess - bardzo ekonomiczny kontroler fermentacji (wersja 02.03.2017)


Rekomendowane odpowiedzi

cześć, korzystałem z STC-1000 jednak uważam, że ma za dużą histerezę (wersja z 1 st C...). Zastanawiam się czy Brewpiless jest dla mnie. W związku z tym mam kilka pytań.

- fermentuję kilka pięter poniżej mieszkania, zatem nie mam w piwnicy dostępu do wi-fi - czy to upośledza te urządzenie, staje się niewygodne?
- często korzystam z pasa grzewczego, również do zakwaszania, rozumiem, że możliwość obsługi grzania jest w ramach projektu brewpiless?

- czy do wgrania oprogramowania potrzebuję kupić programator Adruino (jak do wersji programowalnej STC-1000)?

- czy brewpiless jest niezawodny? Popsucie warki jest dla mnie zbyt dużym kosztem.

- zależy mi na sterowniku który posiada histerezę poniżej 0,3 st C z możliwością zaprogramowania kroków fermentacji, może jesteście w stanie zaproponować mi lepszą alternatywę?



Z góry dzięki za pomoc!

Odnośnik do komentarza
Udostępnij na innych stronach

33 minuty temu, hopek napisał:

cześć, korzystałem z STC-1000 jednak uważam, że ma za dużą histerezę (wersja z 1 st C...). Zastanawiam się czy Brewpiless jest dla mnie. W związku z tym mam kilka pytań.

- fermentuję kilka pięter poniżej mieszkania, zatem nie mam w piwnicy dostępu do wi-fi - czy to upośledza te urządzenie, staje się niewygodne?
- często korzystam z pasa grzewczego, również do zakwaszania, rozumiem, że możliwość obsługi grzania jest w ramach projektu brewpiless?

- czy do wgrania oprogramowania potrzebuję kupić programator Adruino (jak do wersji programowalnej STC-1000)?

- czy brewpiless jest niezawodny? Popsucie warki jest dla mnie zbyt dużym kosztem.

- zależy mi na sterowniku który posiada histerezę poniżej 0,3 st C z możliwością zaprogramowania kroków fermentacji, może jesteście w stanie zaproponować mi lepszą alternatywę?



Z góry dzięki za pomoc!



Witam,



- brak dostępu do WiFi jedynie będzie Ci przeszkadzało w zdalnym sterowaniu urządzeniem/wysyłaniem danych do chmury

- jest możliwość podłączenia pasa grzewczego

- do zaprogramowania potrzebujesz tylko kabla usb i softa po stronie komputera

- brewpiless nigdy mnie nie zawiódł, oprogramowanie jest moim zdaniem dopracowane

- w brewpiless jest możliwość stworzenia scenariusza fermentacji



Z całego serduszka polecam ten sterownik

Odnośnik do komentarza
Udostępnij na innych stronach

Cześć, mam kilka pytań laika:
1. Jestem raczej zielony jeżeli chodzi o budowanie takich urządzeń (niby technik elektronik ale to lata temu i nic nie robiłem w tym kierunku później) - myślicie, że dam radę czy lepiej sobie darować i poszukać specjalisty?
2. Te schemat z początku posta jest dalej aktualny czy coś się zmieniło?
3. Jaką wersję ESP i czujników polecacie obecnie?
4. Jakie czujniki temperatury polecacie obecnie?
5. Lodówka ma moc znamionową 90W, 0,55 A - przekaźnik 5A wystarczy?
6. O czym powinienem pamiętać, na co zwrócić uwagę przy składaniu i uruchamianiu? Dobre rady dla początkującego

Z góry dziękuję za wsparcie

Wysłane z mojego Mi 9T przy użyciu Tapatalka

Odnośnik do komentarza
Udostępnij na innych stronach

Uważam że koszty są na tyle małe że warto spróbować choćby dla nauki jak to mówił mój ojciec. Najwyżej będziesz 50 zł w plecy. Przeraża mnie jednak to pytanie o przekaźnik :) jako technika elektronika. Jednak jeśli  ci się już uda uruchomić to urządzenie jest jedno z najlepszych jakie znam w tak niskiej cenie. Tak wygląda u mnie w piwnicy a drugi steruje kegeratorem.





1613245723975.jpg.65c31a5957a89229942c7db682fcf100.jpg4.jpg.5d8fbb4a2964b929f6a7b4265463606f.jpg

Edytowane przez Slawmir
Odnośnik do komentarza
Udostępnij na innych stronach

Hehe... z przekaźnikami miałem mało do czynienia. Już sobie przypomniałem (niespełna 20 lat nie ruszałem tematu).
Poczytałem wczoraj i dzisiaj i pewnie wybiorę Wemos D1 mini - zwykly + przekaźniki ekranowane na płytce z tranzystorami (takie pod Arduino) + zasilanie 5V. Wemos działa w logice 3,3V a przekaźniki mają cewki 5V, na płytce przekaźników są 4piny Vcc, In1, In2 i Gnd. Jak rozumiem podłączam zasilanie bezpośrednio z zasilacza na Vcc i Gnd a sygnał z pina Wemosa na in1 i in2 - one odczytają 3,3V jako stan wysoki?

Ogólnie zamierzam nabyć zestaw taki gdzieś z alledrogo:
Wemos D1 mini
Moduł 2x przekaźnik 10A/5V
Zasilacz 240V / Vout 5V 3W 600mA HLK-PM01 AC/DC
2x sonda wodoodporna na DS18B20 - 1m
OLED -128x64 I2C
Rezystor 4,7k
Kabelki żeński-żenski na próbne połączenie

Myślicie że zsilacz da radę czy jednak jakis mocniejszy lub przez USB ładowarka do telefonu?


Wysłane z mojego Mi 9T przy użyciu Tapatalka

Odnośnik do komentarza
Udostępnij na innych stronach

Najlepiej to pokaż ten przekaźnik który chcesz zastosować. Ja mam taki 849f177b66bec02b00345c4ff8cfa469.jpg

Brązowym oznaczyłem 230v które załącza /przerywa Ssr. Żółtym oznaczyłem pin który steruje Ssr. Czerwony to nacięcie 3.3v z esp i czarny to gnd z esp.
Z
Działa pracuje. LCD nie potrzebny tak naprawdę. Ustawiasz sprzęt i zapominasz. Z jak chcesz coś sprawdzić to łączysz się z brewpiless i tyle.


Wysłane z iPhone za pomocą Tapatalk

Odnośnik do komentarza
Udostępnij na innych stronach

Ja myślałem o takim standardowym, podwójnym.

On jest sterowany niskim stanem.

Coś takiego:
https://allegro.pl/oferta/modul-2-kanalowy-5v-10a-przekaznik-arduino-10547548706

Wysłane z mojego Mi 9T przy użyciu Tapatalka

Odnośnik do komentarza
Udostępnij na innych stronach

4 godziny temu, fikusny napisał:

Ja myślałem o takim standardowym, podwójnym.

On jest sterowany niskim stanem.

Wszystko jedno czy kupisz sterowny stanem niskim czy wysokim w konfiguracji urządzeń masz opcję Pin Type i możesz odwrócić stan wyjścia.

edit: Jak już zaczniesz składać i programować nie polecam najnowszej wersji softu. Gubi połączenie z WiFi i ma trochę posypaną stronę www.

Edytowane przez WojtekGaaD
dopisek
Odnośnik do komentarza
Udostępnij na innych stronach

20 godzin temu, WojtekGaaD napisał:

: Jak już zaczniesz składać i programować nie polecam najnowszej wersji softu. Gubi połączenie z WiFi i ma trochę posypaną stronę www.



Nie potwierdzam, na dwóch sterownikach najnowasz wersja i chodzi ok. Co do wersji  strony to kwestia gustu choć trzeba się przyzwyczaic.

Odnośnik do komentarza
Udostępnij na innych stronach

Poniżej komentarz Vito.

vitotai commented on 31 Dec 2020

I had to go back to version 4.0. Version 4.1 also has a problem with connecting wifi and receiving data from ispindel

I had similar issues.
I upgraded my AP/router to a new WiFi6 one. The old versions worked fine, but versions with newer framework just couldn't connect. Sometimes, it connected but lost connection soon.
I changed the AP/Router and everything works as before.

I googled and found some interesting information. The new and replaced AP/router defaults to same SSID for 2.4G and 5G. However, the vendor suggests to use different SSIDs. Unfortunately, I returned the AP/Router soon, so I don't know whether or not changing to different SSIDs would work. If you are in this condition, you might try.

There is also an DHCP issue of ESP8266 in AP_STA mode. If ESP8266 is trying to connect to network, DHCP service doesn't work on AP side. Therefore, iSpindle won't connect if ESP8266 is trying to recover WiFi.

Odnośnik do komentarza
Udostępnij na innych stronach

5 godzin temu, Slawmir napisał:

Co do wersji  strony to kwestia gustu choć trzeba się przyzwyczaic.

Ja się chyba już nie przyzwyczaję, a najbardziej nie pasuje mi wygląd i funkcjonalność nowej wersji na smartfonie. Dlatego używam v3.6 classic i bardzo ubolewam że jej nie ma dla wyświetlacza "oled" (wcześniejsze wersje mają problem z powrotem do aktualnego czasu w razie np braku zasilania).

Odnośnik do komentarza
Udostępnij na innych stronach

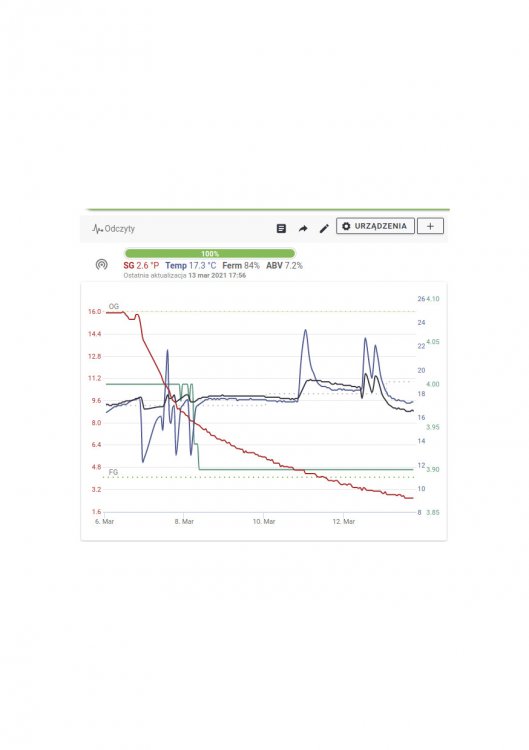

Korzysta ktoś z Was z połączenia BrewPiLess z Brewfather?
Widziałem tam taką opcję i się zastanawiam jak to działa w praktyce... można np. zaprogramować kroki fermentacji już na etapie tworzenia receptury a potem po prostu uruchomić je?
Czy tylko odczyt temp. na osi jak w iSpindel?

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...
Teraz, Badylarz napisał:

Zrobiłem zmianę D7-grzanie, D5-chłodzenie. Wprowadzanie temp. piwa np: 5 i 30, czyli zmiana z chłodzenia na grzanie nie powoduje pracy przekaźnika.

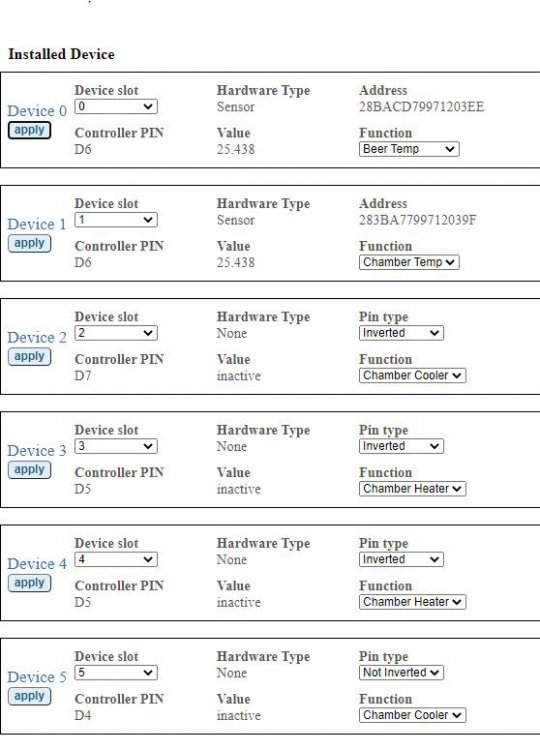

Na wyświetlaczu jest "Wait to Heat 07m05", czyli oczekiwanie na załączenie, może trzeba zrobić "erase EEProm" bo trochę pomieszana jest ta sekcja Device Setup, są dwie pozycje Device2 i Device5 dla odpowiednio PIN7 i PIN4 jako Chamber Cooler, a następne dwie to: Device3 i Device4 dla PIN5 jako Chamber Heater. Może dlatego program wariuje. Oba sensory temp też pokazują identyczną wartość: 25.438, może któryś z czujników nie ma dobrego styku i wtedy tak się może dziać.

W moim sterowniku używam tylko PIN7 (mam pojedynczy przekaźnik) najpierw dla chłodzenia, a jak chcę podnosić temperaturę to zmieniam tego pina na Chamber Heater, wtyczkę od lodówki wyciągam z gniazdka, a wkładam wtykę grzałki (pas grzewczy).

Według mnie to się sprawdza lepiej, przynajmniej dla mnie jest mniej problemów.

Odnośnik do komentarza
Udostępnij na innych stronach

Witam ponownie,

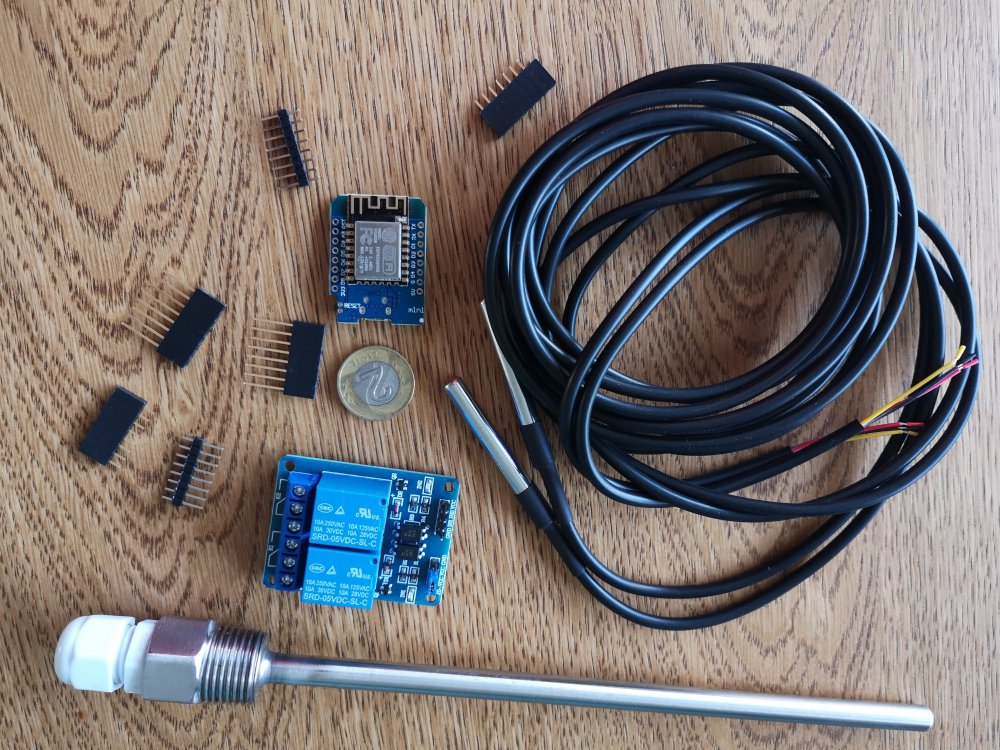

wczoraj odebrałem paczuszkę.




Zdziwił mnie trochę rozmiar tych komponentów. Maleńkie to. Mam kilka pytań przed poskładaniem.

Lutujecie to precyzyjną lutownicą czy można sobie poradzić jakoś standardową?

Dwie krótsze szyny (te żeńsko-męskie) z pinami wlutować w ESP8266 i osobno polutować i zaizolować pojedyncze końcówki z kablami (męsko-męskie)?



Co jeszcze potrzebuję do kompletu aby uruchomić urządzenie? Wdziałem na rysunku rezystor, rozumiem, że konieczny?

Pod dwa przekaźniki podpinam chłodzenie i grzanie i przepraszam za głupie pytanie - gdzie i jak podpiąć zasilanie 230V? Nie widzę tego na rysunku.

Jestem laikiem, moje doświadczenie elektryczne to kilka gniazdek, obudowa/adapter pod STC-1000 i kilka taśm ledowych :) Proszę zatem o wskazówki.








Odnośnik do komentarza
Udostępnij na innych stronach

Potrzebujesz jeszcze min. dwóch elementów:
1. Rezystor 4,7k
2. Zasilacz 5V

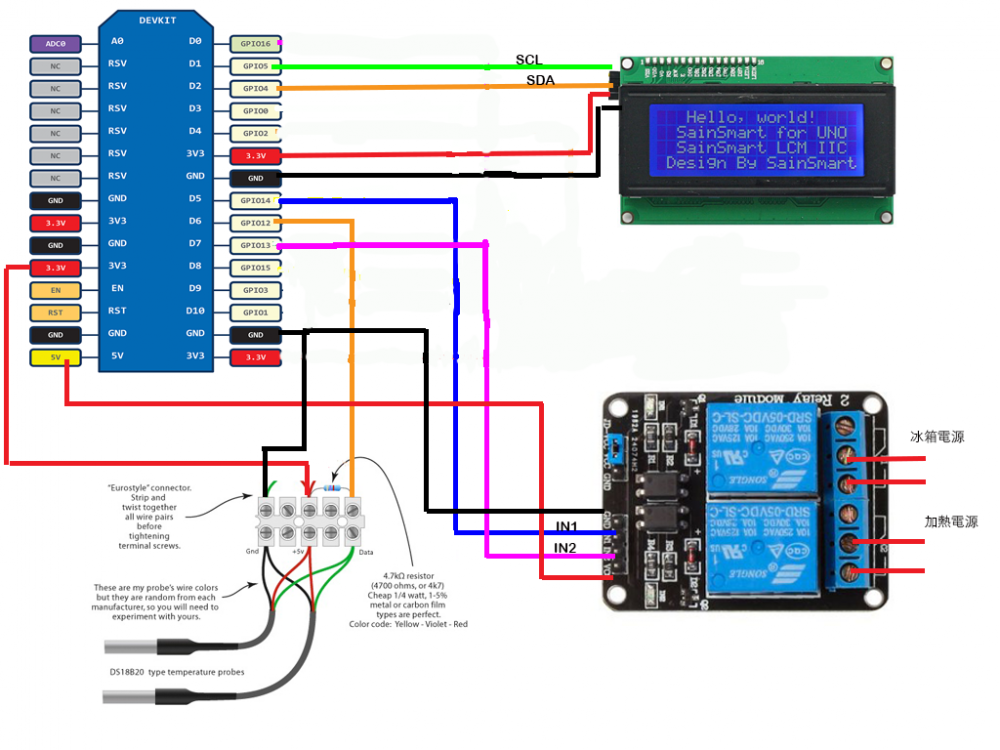

Rezystor jest konieczny pomiędzy czujnikami - jest na schemacie.
Zasilacz aby zasilić D1mini i na wejścia zasilające płytki przekaźników.
Może być taki od tel. podlaczach po wgraniu programu pod micro USB a przekaźniki zasilacz z płytki - ponoć tak się da jednak nie wiem czy to nie będzie za duże obciążenie dla układu - ja używam osobny zasilacz i tak polecam.

Reszta jak na schemacie

Odnośnik do komentarza
Udostępnij na innych stronach

Ja kupiłem kabelki żeńskie pakowane po 10szt i do lutowałem je do przewodow w czujniku, ułatwia to podpięcie czujników.
https://yaboo.pl/product-pol-936-Przewody-zworki-mesko-zenskie-20cm-10szt.html
Coś tego typu kwestia jaka listwę przykutujesz, czy na męski pin czy na żeński.

230v masz na schemacie z prawej strony przekaźnika, czerwone linie.


Wysłane z iPhone za pomocą Tapatalk

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki za odpowiedzi.



Czy to ma tak wyglądać?






i teraz pytania:



1. [patrz rys.] Czy to jest grzanie czy chłodzenie? Po czym to wywnioskować?

2. jw

3. Uziemienie które prowadzę z zasilacza? Mogę rozebrać i zastosować ładowarkę do telefonu? Mam 2 szt 5V output: 1A i 850mA, lepiej mi pasuje rozebrać tę drugą. Nada się?



Sprawdźcie proszę poprawność rysunku.
