Ja u siebie w garnku montowałęm coś takiego:

http://www.aliexpres...1705062997.html

Jak na razie nie mam problemu z przeciekaniem.

Jakie jest praktyczne zastosowanie takiego rozwiązania, w jaki sposób łączysz to z zaworem? Swoją drogą minęło 2,5 roku, więc pod tym linkiem może być coś zupełnie innego niż kupiłeś :)

Odnośnik do komentarza
Udostępnij na innych stronach



Ja u siebie w garnku montowałęm coś takiego:

http://www.aliexpres...1705062997.html

Jak na razie nie mam problemu z przeciekaniem.

Jakie jest praktyczne zastosowanie takiego rozwiązania, w jaki sposób łączysz to z zaworem? Swoją drogą minęło 2,5 roku, więc pod tym linkiem może być coś zupełnie innego niż kupiłeś :)



Praktyczne rozwiązanie jest takie, że nie montujesz kran w garze bez spawania. Zawór łączysz na gwint. Nie koniecznie musisz kupować taki zestaw. Z powodzeniem możesz użyć mufy GZ, dwóch podkładek, oringów i zaworu. Rozmiar najlepiej 1/2''. Mogę Ci przesłać fotki z montażu takiego cuda.

Odnośnik do komentarza
Udostępnij na innych stronach





Ja u siebie w garnku montowałęm coś takiego:

http://www.aliexpres...1705062997.html

Jak na razie nie mam problemu z przeciekaniem.

Jakie jest praktyczne zastosowanie takiego rozwiązania, w jaki sposób łączysz to z zaworem? Swoją drogą minęło 2,5 roku, więc pod tym linkiem może być coś zupełnie innego niż kupiłeś :)



Praktyczne rozwiązanie jest takie, że nie montujesz kran w garze bez spawania. Zawór łączysz na gwint. Nie koniecznie musisz kupować taki zestaw. Z powodzeniem możesz użyć mufy GZ, dwóch podkładek, oringów i zaworu. Rozmiar najlepiej 1/2''. Mogę Ci przesłać fotki z montażu takiego cuda.



A no to że skręcane to ja rozumiem, sam uważam, że takie rozwiązanie jest bardziej uniwersalne. Interesowała mnie ta gładka tuleja, nie widzę czy tam w środku jest gwint np 1/2" czy też jest gładko, w takiej sytuacji chciałem poznać rozwiązanie @Wajchy.

Bardzo chętnie obejrzę Twoją realizację.

Odnośnik do komentarza
Udostępnij na innych stronach

Szkoda, że wirus usunął moje poprzednie wypowiedzi, bo wszystko tam było wyjaśnione    ;)

Postaram się to teraz ująć w jednym poście.





Przykładowy sposób montażu zaworu w garnku. Śrubunek po prawej to może być również zwykła nakrętka. Nypel pełny z nakrętką można zastąpić nyplem sześciokątnym.








EDIT:

Przedstawiony na początku wątku sposób montażu ma małą wadę. Przy mocniejszym dokręceniu oring (uszczelka) może wyjść spod podkładki. Dodanie podkładki o średnicy wewnętrznej niewiele większej od średnicy zewnętrznej oringu rozwiązuje ten problem. Teraz możemy dokręcić i nie obawiamy się, że oring nam wyjdzie spod podkładki.

Dobrze ilustruje to zdjęcie przedstawiające montaż grzałki. Oczywiście żeby zapewnić szczelność grubość podkładki musi być mniejsza od grubości oringu.



15230746_1825560084369733_86703899351661



Tutaj podkładka obejmuje oring. Bez takiej podkładki podczas dokręcania nakrętki, obracająca się zwykła podkładka (tak, tak w pewnym momencie podkładka tez zacznie się obracać) może "zawinąć" oring.



Dobrym rozwiązaniem są też nakrętki z wyżłobieniem pod oring. Również takie stosuję.



EDIT2:

Poniższy szkic powinien wszystko wyjaśnić.

10393943_1569607016631709_87697845835952

Jak widać na powyższych przykładach wystarczy tylko jeden oring.





I na koniec, największy problem to kupienie takich podkładek!? Chodzi o ich grubość. Ja posiłkowałem się podkładkami falistymi, które są trochę cieńsze i można je łatwo wyprostować. Używam również podkładek miedzianych, które łatwiej kupić. Następnym razem, gdy będę coś wypalał na laserze to dołożę trochę podkładek    :)



EDIT3:

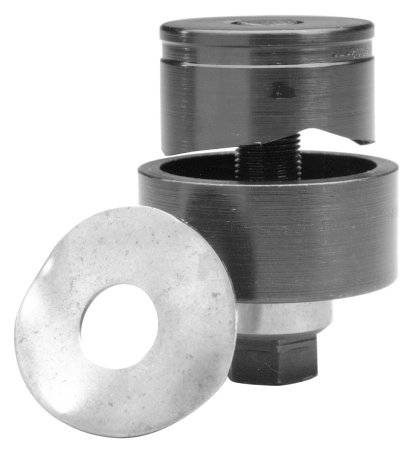

Niezastąpiony przyrząd ułatwiający wykonywanie idealnych otworów w garze.




EDIT4

Tutaj rozwiązanie z aliexpress. Przy mocniejszym dokręceniu uszczelki będą mieć tendencję do wywijania. Ale jeśli zrobi się to z umiarem to będzie ok.


Edytowane przez PiwoLab
Odnośnik do komentarza
Udostępnij na innych stronach

To czerwony kauczuk silikonowy. Nadaje się do celów spożywczych, zakres temperatur przeważnie -60oC-160oC (nawet do +210oC).



Znalezione w necie:



Oringi Silikonowe VMQ – kauczuk silikonowy, potocznie zwany silikonem. Oringi VMQ wykazują odporność na temperatury od -60°C do +210°C, krótkotrwale do +250°C.

Oringi silikonowe charakteryzują się:

  • doskonałą odpornością na działanie: powietrza, tlenu, ozonu, wody do +100°C, alkoholi, smarów i olejów mineralnych, płyny hydrauliczne glikoli
  • znakomitą dielektrycznością (izolacją prądu)
  • niską odpornością na ścieranie i rozciąganie
  • nie przenoszą zapachu ani smaku dlatego często są używane w przemyśle spożywczym
  • mogą posiadać atest spożywczy
  • ognioodpornością
  • wysoką przepuszczalnością gazów

Oringi silikonowe ze względu na niską odporność na ścieranie są stosowane zwykle jako uszczelnienia statyczne. Oringi Si mogą występować w wielu kolorach takich jak: oringi silikonowe czerwone, oringi silikonowe białe, oringi silikonowe przeźroczyste.



Odnośnik do komentarza
Udostępnij na innych stronach

Czy ktoś z Was z powodzeniem stosuje te chińskie komplety?

Mam to w garnku z półtora roku, daje radę. Nie cieknie, łatwe w montażu. Po jakimś czasie uszczelki zaczynają się poddawać, ale to średni problem - można wymienić i działa dalej jak nowe.

Jak kupowałem to chyba nawet tńszy był komplet, no i dolar był tańszy, koło 50-60 zł mnie wtedy wyniósł zestaw.

Odnośnik do komentarza
Udostępnij na innych stronach



Czy ktoś z Was z powodzeniem stosuje te chińskie komplety?

Mam to w garnku z półtora roku, daje radę. Nie cieknie, łatwe w montażu. Po jakimś czasie uszczelki zaczynają się poddawać, ale to średni problem - można wymienić i działa dalej jak nowe.

Jak kupowałem to chyba nawet tńszy był komplet, no i dolar był tańszy, koło 50-60 zł mnie wtedy wyniósł zestaw.



Coś jeszcze jest potrzebne do podłączenia sracz wężyka do tego zestawu?

Odnośnik do komentarza
Udostępnij na innych stronach

Nie dawno montowałem sobie kran, z przesyłką wyszło 70 zł: http://www.piwo.org/topic/6887-browar-undeath-czyli-warzone-na-uboczu-w-bytomiu-odrzanskim/?p=412320



Więcej zdjęć: https://www.dropbox.com/s/gimmm3y5c8btme2/2016-09-12%2018.50.29.jpg?dl=0

https://www.dropbox.com/s/izvmww7a301lu5o/2016-09-12%2018.49.21.jpg?dl=0

https://www.dropbox.com/s/sn0rzv8b0re3rvy/2016-09-12%2018.48.45.jpg?dl=0



Potrzebne jak wcześniej pisał piwolab:

Zawór kulowy 2-częściowy

Króciec 1/2"

Nypel dwustronny z nakrętką

Podkładka płaska M20 x2

Nakrętka

Mata silikonowa - można sobie samemu wyciąć uszczelki. Ja za to wszystko tak jak pisałem dałem 70 zł w sklepie pod budowę destylatorów. Otwór wyciąłem wiertłem stożkowym.

Edytowane przez Undeath
Odnośnik do komentarza
Udostępnij na innych stronach
